Descrizione

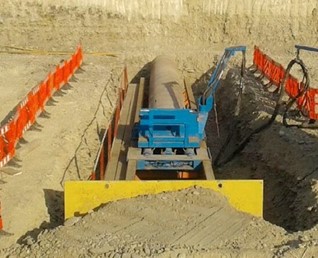

La tecnologia - compresa nella famiglia trenchless delle Nuove Installazioni - consente la posa di tubazioni in terreni relativamente morbidi e stabili, come argilla o terreni ciottolosi. Tale posa avviene mediante spinta e conemporanea trivellazione ed evacuazione del materiale di risulta per mezzo di una testa di perforazione rotante provvista di coclea che trasporta il materiale (smarino) dal fronte di scavo all’esterno.

La lavorazione prevede le seguenti fasi:
• realizzazione della camera di spinta, di dimensioni adeguate all’alloggiamento della trivella e alla lunghezza dei tubi da posare;
• viene poi posizionata la pressotrivella alla quota plano altimetrica desiderata;
• quindi sul telaio della trivella viene posto il primo tubo da infiggere nel terreno con all’interno la prima coclea che ha funzione sia di tagliente (mediante un piatto fresante posto sulla punta) sia di raccolta e trasporto dello smarino;
• man mano che il tubo penetra nel terreno, si procede con l’infissione dei successivi, ognuno dei quali accoppiato e saldato al precedente;
• alla fine della trivellazione vengono recuperate le coclee.

Durante la spinta vengono continuamente monitorate la pressione di spinta, la velocità di rotazione della trivella, la lunghezza effettiva di infissione, la consistenza e tipologia del materiale scavato.

Campi di applicazione

La tecnologia viene utilizzata principalmente per la posa di tubazioni per acqua, fognature, gas, in acciaio, vetroresina, gres e calcestruzzo, di dia- metro compreso tra 250 mm e 1.400 mm, per lunghezze fino a 100 m. La tecnologia non permette la posa lungo tratti curvilinei.
Particolarmente adatta per gli attraversamenti stradali e ferroviari perché, trattenendo i terreni all’interno della macchina, riduce la probabilità di smottamenti durante lo scavo.

Riferimenti

La tecnologia è descritta nella norma UNI 11990-2 “Tecnologia di realizzazione delle infrastrutture interrate a basso impatto ambientale Parte 2: Posa di tubazioni a spinta mediante perforazioni orizzontali” (acquistabile dal sito dell’UNI).
