Descrizione

Il Pilot System - compresa nella famiglia trenchless delle Nuove Installazioni - è una tecnologia di perforazione a spinta controllata e tolleranza garantita che consente di realizzare condotte sotterranee in terreni sciolti.

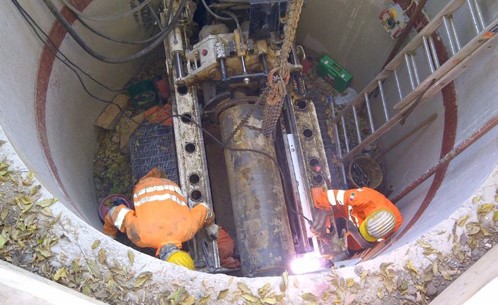

La tecnica prevede l’esecuzione di un “pre-foro” mediante l’infissione di “aste pilota”, da una buca/pozzetto di partenza ad uno di arrivo, utilizzando per lo scavo una punta inclinata per mantenere la direzione e la pendenza del tracciato. Il successivo alesaggio del foro permette di allargarlo fino al raggiungimento del diametro della nuova tubazione da posare.
La direzione è controllata mediante un target luminoso installato all’interno della testa, la cui posizione è monitorata dall’operatore attraverso monitor di controllo. Il terreno di scavo viene portato alla luce attraverso delle coclee posizionate all’interno delle tubazioni.

​Campi di applicazione

Il Pilot System consente la realizzazione di tratti di tubazione di rete fognaria, acquedottistica ed energia, in gres, calcestruzzo, acciaio e poliestere rinforzato con fibra di vetro (PRFV), con diametri fino a 1.000 mm e con lunghezze entro i 40 - 80 m a seconda della tipologia del terreno.

La tecnologia è utilizzabile in assenza di falda, anche se, specifici accorgimenti tecnologici, in taluni casi, consentono la fattibilità anche in presenza d’acqua.

Riferimenti

La tecnologia è descritta nella norma UNI 11990-2 “Tecnologia di realizzazione delle infrastrutture interrate a basso impatto ambientale Parte 2: Posa di tubazioni a spinta mediante perforazioni orizzontali”(acquistabile dal sito dell’UNI).
